安装使用说明书
南京万和测控仪表有限公司
WHKH-1型烤包炉熄火联控装置，主要用于各种工业窑炉设备、焦化、炼化、钢铁及冶炼等行业燃气设备加热烘烤火焰检测保护。
WHKH-1型烤包炉熄火联控装置是针对使用燃气设备火焰进行检测，当火焰非正常熄火时，熄火联控装置主动关闭燃气主阀门幷同时发出声光报警，另外一组开关信号送至DCS控制室。
熄火联控装置由探头传来的信号通过匹配电路、施密特触发器、单稳态触发电路进行处理后，进行有无火焰判别，并给出相应指示及输出。
一、就地火焰检测控制系统
熄火联控装置安装在防爆区域，控制柜满足防爆要求。就地控制柜为防爆型，防护等级不低于IP55，防爆等级为ExdIIBT4。快速切断阀为符合国家防爆标准的、煤气管道专用的优质阀门。
就地控制柜控制煤气主管道的防爆快关阀，当火焰检测器检验无火时，通过内部程序判断，自动关闭快关阀，以保证设备的安全运行和生产。控制柜内的火焰检测器与远程监控系统相兼容。
1、熄火联控装置外形尺寸

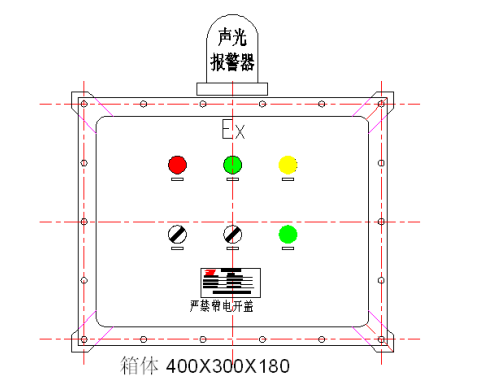

熄火联控装置箱体门板设备定义

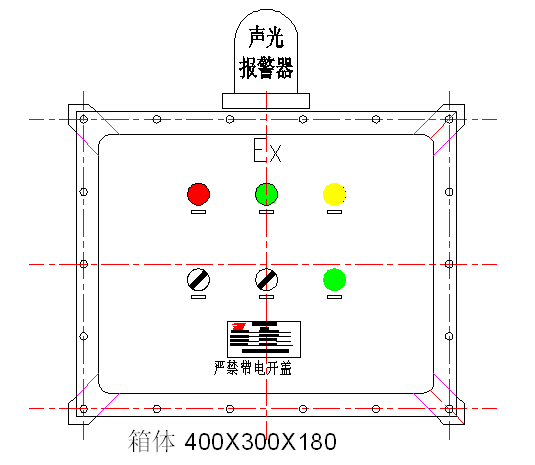

熄火联控装置外形尺寸
2、熄火联控装置控制功能说明及操作方法

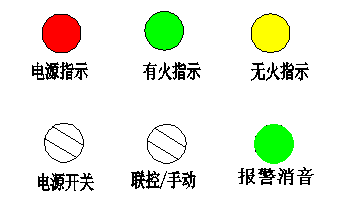

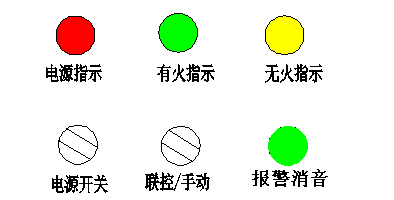

2.1门板上共有6个按钮指示灯分别功能为：
电源指示----红色指示灯
有火指示----绿色指示灯
无火指示----黄色指示灯
电源开关----旋钮
联控/手动----旋钮
报警消音----绿色按钮
2.2操作方法
旋转“电源开关”旋钮，接通电源，电源指示灯点亮；
通过火检检测，着火情况下有火指示灯点亮，熄火情况下无火指示灯点亮；
正常点火操作时，先将“联动/手动”旋钮置于手动位置，点火完成，火检检测有火可将“联动/手动”旋钮置于联动位置，灭火时发出灭火联动信号（无源干接点），用于关闭燃料快关阀门；

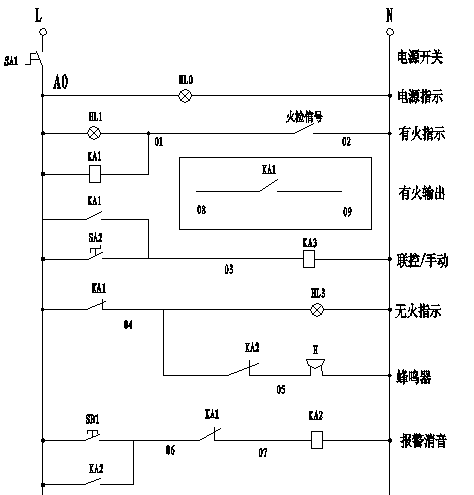

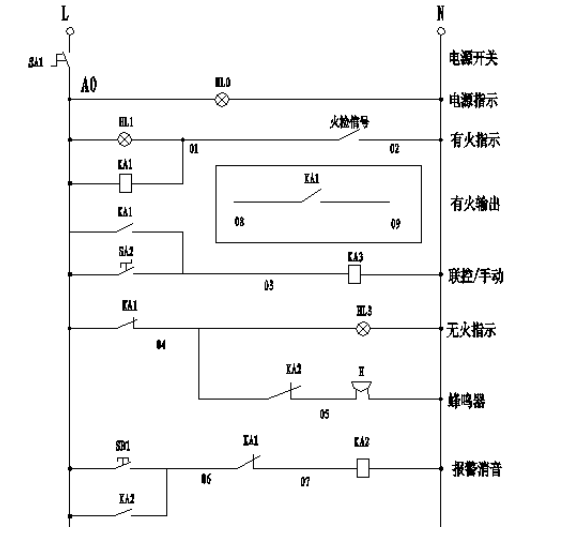

火检检测无火的情况下，声光报警器工作，可以通过按动“报警消音”按钮，解除声光报警器工作状态，火检再次检测到火焰时，自动恢复声光报警功能（原理图如下）。
二、火焰紫外线的检测原理
WHXW-1型紫外光火焰监测仪，是采用国际先进紫外线光敏传感器件，研制而成的一款紫外光火焰监测仪器。该紫外光火焰监测仪具有很强的抗干扰能力，不受可见光、日光、红外热辐射等的影响，能可靠地检测紫外火焰是否存在。紫外光火焰监测仪广泛适用于石油，化工，冶金等采用液体或气体燃料的工业燃烧系统的火焰检测监测，保证燃烧设备安全运行。
WHXW-1型紫外光火焰监测仪对紫外线进行响应的波段在185-260nm狭窄范围内，而对超出该频谱范围的光线不敏感，利用它可以对火焰中的紫外线进行检测。它是一个封闭且能透过紫外线的玻璃管，管内充满了一种特殊的气
体。玻璃管内部有一对由金属引线引出的电极—阳极和光电阴极，其中光电阴极由只对紫外线敏感的金属材料制成，在紫外线照射下发射光电子。

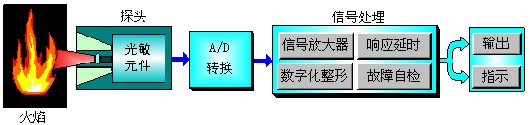

探测器的电路组成分成两大部分:驱动电路、信号处理与控制电路。将传感器光窗对准监测视点，当传感器检测到火焰信号时，将信号传输给控制器进行信号处理，控制器将火焰熄灭或存在的状态显示出来，并控制输出触点进行转换，以便对外部设备进行控制。
三、WHXW-1型紫外光火焰监测仪主要技术参数：
1． 工作电源：12 -24V DC
2． 功 耗：≦2W
3． 灵 敏 度：＜1秒
4． 光谱响应：185-260nm
5． 状态显示：红色指示灯亮工作正常
绿色指示灯亮有火
6． 延时保持：1-10S（出厂设定3S）
7． 输出触点：交流220V，5A
8． 防爆等级：ExdIICT4
9． 工作温度：-20--60℃
四、接线方式：
1、快插式用YD20型4芯插组成，紫外光火焰监测仪上配4芯插座，外接电缆用4针插头。
引线功能与芯座关系：
1#、DC12V ＋
2#、DC12V －
3#、继电器输出
4#、继电器输出
五、WHXW-1型紫外光火焰监测仪安装方法：
1、WHXW-1型紫外光火焰监测仪配置的光敏传感器不能伸进炉膛，必须远离高温区域。放散火炬检测时需要保持氮气吹扫，防止水蒸气及烟尘遮挡观察视窗。烤包炉火焰检测；在没有冷却风情况下紫外光敏传感器因该远离高温环境安装。
2、冷却风不能停用，冷却风压力≧3000Pa，流量30m3/h以上。
3、安装时紫外光敏传感器应正对火焰燃烧区域。

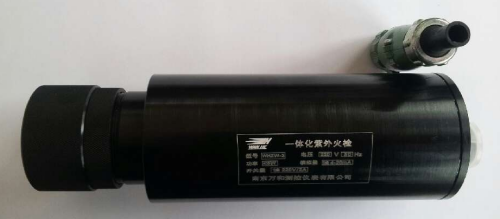

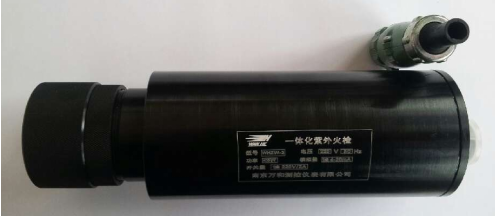

WHXW-1型紫外光火焰监测仪外形

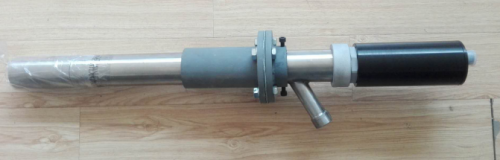

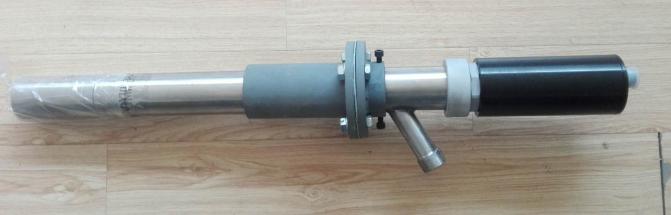

加冷却护套延长的WHXW-1型紫外光火焰监测仪

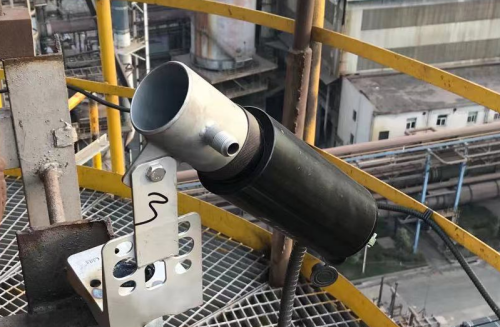

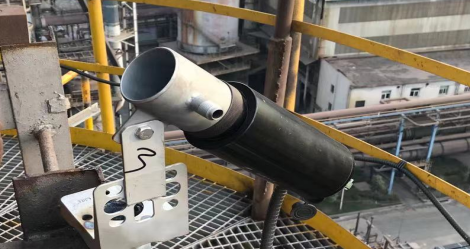

火炬放散火焰检测安装

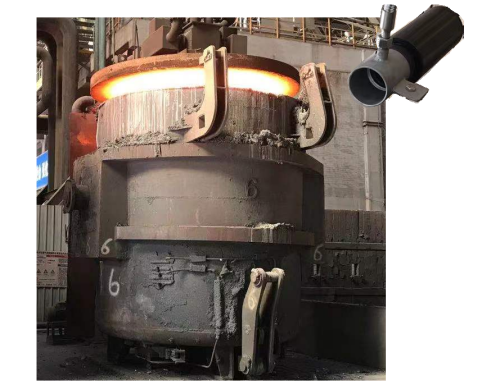

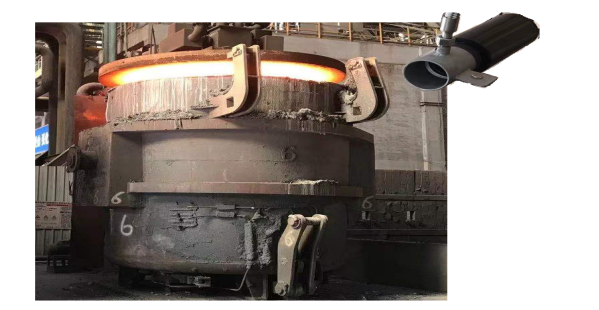

烤包炉灭火保护监测
六、维护和保养
1.为了保证传感器正常工作，必须定期擦拭传感器光窗，使光窗保持清洁透明。如果环境条件很差，可采用压缩空气吹扫。
2.在安装和使用过程中，要避免对传感器的强烈震动，振动会造成紫外线光敏管内电极间几何位置的变动，使工作参数变化，影响检测火焰的可靠性。
3. 严禁在传感器前端安装普通玻璃，普通玻璃对火焰中的紫外线有很强的阻碍作用，会使传感器的灵敏度很大的降低，甚至不能工作，接受不到火焰信号。
4.WHXW-1型紫外光火焰监测仪配置的光敏探头使用到寿命晚期时，灵敏度将有所下降，因此在使用一段时间后，应检测其灵敏度。检测方法，可用1支蜡烛，火焰高45mm，作为紫外线辐射源，在距传感器光窗3m处,观察仪器是否可靠工作,如不能满足实际要求,应及时更换紫外光敏管。
5.严禁在未断电情况下打开仪器，以免造成损坏和人员伤害。
