一、 产品概述

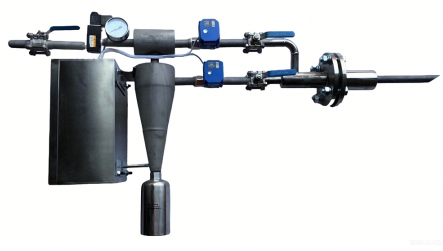

WHZQ-1000自动粉煤取样装置，主要用于直吹式制粉系统一次风煤粉管上定期煤粉取样。由于磨煤机碾磨件的磨损、煤种、块度的变化，煤粉细度将产生较大的变化，并直接影响锅炉燃烧的效率，因此定期对煤粉细度取样检测，当煤粉的细度超过设计值时，及时调整分离器折向门开度，或更换碾磨部件是十分必要的。目前，国外在直吹制粉系统上还没有自动煤粉取样装置。国内个别电厂自行研制安装，多因煤粉堵塞而废弃。

我公司生产 的WHZQ-1000自动粉煤取样装置，采用压缩空气吹扫和文丘里吸取样工艺，避免了取样口堵塞的问题，且易于取样。取样的速度通过控制压缩空气的压力、流量而得到控制，因此可以得到准确的煤粉细度值。

二、 系统原理

自动粉煤取样装置利用的是文丘里抽吸和旋风分离的原理，将煤粉从煤粉管道中吸出并进行固、气分离。

煤粉取样过程：所有阀门均为开启状态，当压缩空气从出气管喷出时，其射流作用必然导致与取样阀连通的管道处出现负压，管内气体被带出。取样管伸入煤粉管道，分离器和其底部的集粉瓶是封闭连接，能与外部连通的唯一进口只有取样头和取样管。所以负压的作用促使煤粉管中的煤粉沿取样头进入取样装置，在分离器中被一次分离，并进入集粉瓶，而气体及少许细粉从分离器的上部出口经出气管内的叶片作二次分离后，被压缩空气带出，并重新送入煤粉管道，对工作场所不产生污染。

增加吹扫阀的作用是：在煤粉取样前和取样后，关闭吹扫阀，开启取样阀可以对残留在取样管中的煤粉进行吹扫，以防止取样管被煤粉堵塞，并保证取样准确。

三、性能指标

型号： WHZQ-1000 适用范围：正压直吹式制粉系统
取样枪：φ22mm斜劈取样枪 取样孔：φ16mm
管道内气流速度：15～40m／s 压缩空气压力：0.2～0.6Mpa
取样时间：4 min 取样量：400g
分离效率：99％ 压缩空气消耗量：0.45m³／min

四、产品特点

1、实现煤粉等速取样；

2、系统操作简单，取样方便；

3、吹扫系统可使每次取样真实、可靠；

4、煤粉取样头为钨钴合金耐磨材质，提高使用寿命，系统免维护；

5、不发生取样枪堵塞，自动吹扫；

6、一键取样，可以与DCS连接。运行人员在DCS上操作采样开始，4分钟后直接去现场取煤粉样；

7、就地无运动部件，无漏粉现象，不污染环境；

五、 操作使用说明

操作说明：

1、本取样装置具有煤粉取样和管路吹扫功能；

2、取样前通过控制箱面板的吹扫按钮实现自动吹扫功能，吹扫时开压缩空气阀和吹扫阀，控制箱吹扫指示灯亮（吹扫时间30S）；

3、煤粉取样：吹扫结束后（吹扫灯灭），按下取样按钮，开压缩空气阀、取样阀和吹扫阀，控制箱取样指示灯和吹扫指示灯同时亮，同时灯灭后取样完成（出厂设置取样时间2分钟，根据现场取样情况，可通过控制箱内端子跳线选择2/4/6分钟）。
