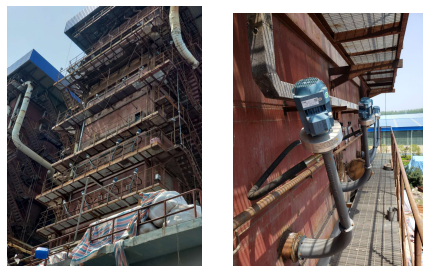

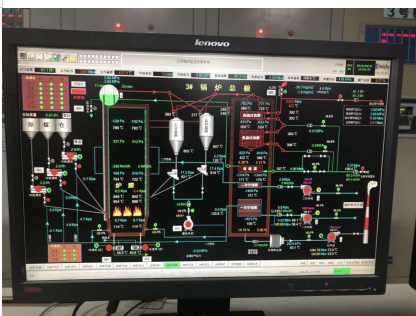

目前火力发电锅炉一、二次风和烟道直管段设计的都比较短，管道测量面积大。风道内的风流速慢。所以经过风量测量探头的气流不稳定差压小。为了能提高测量准确性和稳定性，我公司采用多点矩阵式文丘里测量方案, 对易产生紊流、低流速的管道有较好的测量效果。 一、设备性能 1、测量方式: 气流速度、压力是保证锅炉安全燃烧重要测量参数,控制好气流速度、压力是优化燃烧的基本保障，测量介质有冷空气、热空气、热烟气等。不同的气体介质对测量装置有不同的要求。 南京万和主要生产气力式测速装置，它是气流测量方法中使用最早和应用最广的。由于其方法简单，准确度高，目前仍被广泛应用于测量气流和液体的流速。气力式速度测量装置的原理是,测量气体在流动过程中产生的压差，根据伯努里方程计算气流的流速： ω＝ 2ΚΔр／ρ m/s 式中 K － 流速修正系数； ρ － 气体密度，Kg/m3； Δр－ 气流流动过程中产生的压差，Pa 万和测控仪表有限公司使采用文丘里、靠背管组合方式风量测量一、二次风、烟道风量。文丘里、靠背管式组合风量测量探头测点前后可不考滤直管长度问题，因为组合风量测量探头结构设计特别，静压部分采用文丘里式结构设计，在紊流干扰严重的管道内迎风面采用矩阵均布式布置。组合式风量测量探头静压部分采用文丘里式结构设计，尾部出口流速远远大于风量测量探头周围紊流速度。因此静压测点基本不受紊流影响,而且正负压之间差压大输出稳定大大提高了测量的准确性。 2、制造工艺： 风量测量装置使用的材料是不锈钢304或316L，特殊情况下使用刚玉铠钾保护。线切割精细加工、角度准确，铸造大平台安装，保证风量测量装置不变形对称性好，结构连接氩弧焊满焊无漏孔虚焊。 风量测量装置采用自清灰设计，测点口上装有振动棒可以有效阻止灰尘在测点口上堆积。正负出口有永久性标识，激光刻蚀。 3、检测手段： 万和测控仪表有限公司提供产品在南京航天航空大学风动试验室标定，南京航天航空大学有着先进的科学技术和国内仅有的NH-2型国家级大型风动试验设备。 风量测量装置出厂前在风动场中进行标定，其修正系数精确真实。 二、技术参数： 型号：WHFC-WD 风动力场标定参数及报告：K = 标定 斜角切割工艺：电火花切割，精度0.001mm 文丘里加工工艺：5轴数控铣/车，精度0.001mm 材 质：304、316L 抗磨工艺：刚玉铠钾或陶瓷喷涂 认证：国家计量器具型式试验报告 三、安装方法： 1、安装前期 多点矩阵式文丘里测量装置多安装于大烟道内，因此采用在烟道顶部挖孔预埋安装的方式为主，多数情况下在烟道顶部割开一个长度略大于测量装置横向尺寸且宽度在30厘米左右的方孔，以便于将整套设备置于风道内部，割下的方板在适当位置开孔预留多点矩阵式文丘里测量装置的正负压出口，其挖孔方式可以参考下图： 2、风道内安装 设备的安装要求竖直于风道中心位置，动压风兜口和文丘里管迎向气流方向，探头水平轴线与气流方向平行，偏斜角不大于±12°。考虑到测量装置在风道中的震动可能会对测量的准确性产生影响，因此在安装设计上增加了安装支架。 如下图在探头的背面需加水平管支撑，水平支架多采用工字钢或者角钢，要求支架、多点矩阵式文丘里测量装置及风道内支撑面均为满焊工艺，从而保证设备的强度及稳定性。 3、安装后期 清除多点矩阵式文丘里测量装置周边的安装余料，将装置与风道结合面做满焊处理保证气密性，同时对正负压出口做二次确认，避免后期接入变送器的时候遇到反接现象。 对装置的正负压出口焊接接头做好保护，再未与引压管焊接之前需做防水防异物掉落处理，例如保温材料等落料不能掉入焊接头内，否则易造成无法取压的情况。同时由于多点矩阵式文丘里测量装置的接头在出厂前会内置密封垫圈，在于引压管焊接前必须取出密封垫圈避免损坏从而保证取正负压的时候没有压力泄露的情况出现。
